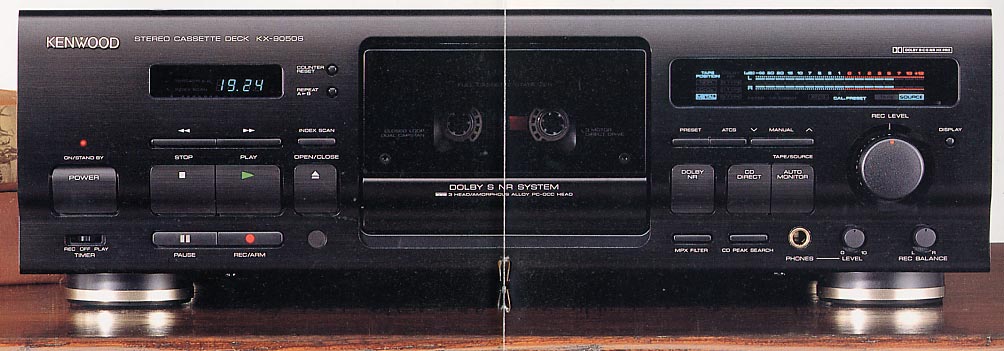

ＫＸ-９０５０Ｓ

ＫＥＮＷＯＯＤ　ＫＸ-９０５０Ｓ
ＳＴＥＲＥＯ　ＣＡＳＳＥＴＴＥ　ＤＥＣＫ　￥８９，８００

１９９２年にケンウッドが発売したカセットデッキ。３ヘッドシングルウェイのオーソドックスなカセット
デッキで，ケンウッドらしい正攻法に音質を追求した設計の１台でした。

走行系は，３モーター構成で，クローズドループデュアルキャプスタンメカニズムを採用していました。
特にキャプスタン駆動はＤＤ（ダイレクト・ドライブ）方式で，新開発のコア付き周対向型ダイレクトモー
ターを採用していました。カセットデッキとしては初の搭載で，従来のモーターに比べてトルクが大きく
高い制御特性を持ち，立ち上がり時間も速く安定するため，ＳＴＯＰ状態でキャプスタンをアイドリング
しておく必要が無く，軸受け部の不要な摩耗を最小限に防ぐことができるメリットがありました。

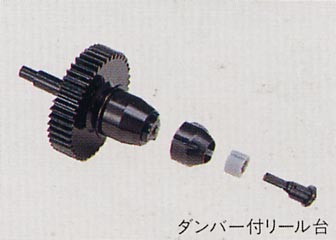

リールベースはテイクアップサイドにダンパーつきを採用することで，負荷変動によるリール駆動変化
やワウ・フラッター変化が少なく抑えられ，テープの始めから終わりまで安定したテープ走行を実現し
ていました。

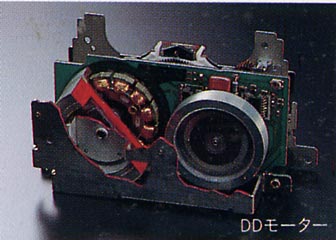

ＤＤモーター

キャプスタン用以外に，リール駆動用に１個，メカ駆動用に１個と計３個のモーターを走行系に搭載し，
さらに，ローディング用にもう１個モーターを搭載していました。

録音・再生ヘッドとも高域特性に優れ伝送ロスの少ないＰＣ-ＯＣＣコイルを採用し，電磁変換特性が
良く耐摩耗性の高いアモルファスヘッドを搭載していました。
消去ヘッドには，セラミックガード付きセンダストイレースヘッドを搭載していました。通常多く搭載され
ているフェライトイレースヘッドは金属としての結晶密度が低くマイクログルーブ（微少な穴）ができてお
り，テープ走行時に摺動効果によって高域成分における残留磁束の自己減磁が発生してしまうという
弱点がありました。センダストは結晶密度が高いため，そのような問題が起きませんが，消去バイアス
に２１０ｋＨｚといったハイバイアスを使うとヘッド自体の発熱量が高くなり，テープにダメージを与えると
いう問題が起きてしまいます。ＫＸ-９０５０Ｓのセラミックガード付きセンダストイレースヘッドは，消去
効率が高くギャップ間のうず電流損失をなくす非磁性体部を持つ三相構造のコアのため，発熱量は
ダブルギャップフェライトヘッド並に抑えられ，この結果，センダストイレースヘッドでの２１０ｋＨｚ消去バ
イアスシステムと高効率消去が可能となっていました。

振動対策もしっかりとられ，１．６mm厚鋼板シャーシの採用に加え，ツインビーム構造のＰＣボードベー
スや同じく１．６mm厚のパネルサブフレーム，１．２mm厚の背面パネルなども採用されていました。ま
た，動作基点であるメカニズムをセンターレイアウトにすることで理想的な荷重配分と電源レイアウトを
実現していました。

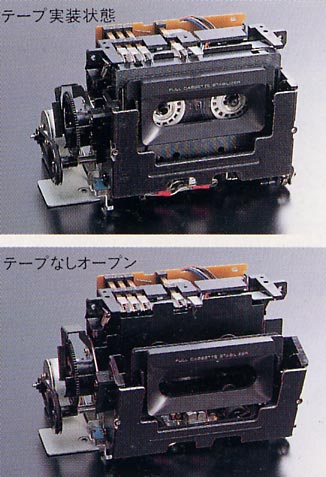

フルカセットスタビライザー

カセットハーフの捩れや振動を抑えて装着精度を高め，不要振動を抑圧する全面タイプのカセットスタ
ビライザーを搭載していました。ハーフ装着面には徹底的な比較試聴にもとづき，通常用いられる樹脂
系振動吸収素材ではなく，純毛フェルト素材の制振材を装備していました。

ＫＸ-９０５０Ｓの最大の特徴ともいえるのがドルビーＮＲ　Ｓタイプの搭載でした。ドルビーＳタイプは，プロ
用に開発されたドルビーＳＲをカセットデッキ用にアレンジしたもので，従来のドルビーＣタイプよりＮＲ効
果が大きく，高域から低域にいたる全域に渡るほか，ブリージング等の動的副作用が小さく，多くのカセ
ットデッキに搭載されているドルビーＢタイプともある程度の互換性があり，再生が可能というメリットをも
つというものでした。ＫＸ-９０５０Ｓでは，従来型のドルビーＢタイプ，Ｃタイプも搭載され，互換性もさらに
確保されていました。
また，再生イコライザーの聴感上のノイズを低減するために初段Ｂｉ-ＦＥＴ方式と，Ｓ/Ｎ劣化のない新トリ
ム調整機能が採用されていました。Ｓ-ＮＲ基板は外乱のイズを抑えるグランドプレーン構造が採用され
基板内の信号経路を最短化して，当時最小のＳ-ＮＲ基板を実現していました。
ＣＤからの録音に対応したＣＤダイレクトインも装備していました。ＣＤダイレクトインは，ＣＤの２Ｖ固定に
合わせてバランス・録音レベルをパスし，直接ドルビーＩＣまで信号を入力するもので，接点抵抗を減らし
音質の向上を図っていました。

バイアスとテープ感度を自動調整するオートチューニング機構Ａ.Ｔ.Ｃ.Ｓ.が搭載されていました。Ａ.Ｔ.Ｃ.Ｓ.
は，４００Ｈｚと１０ｋＨｚでバイアスレベルを，１０ｋＨｚでテープ感度を調整するようになっており，テープポジ
ション別にメモリーするバイアスプリセット機能をもっていました。バイアス値は設定値から±３段階シフト
できるバイアス・ファイン・アジャストも搭載されていました。

以上のように，ＫＸ-９０５０Ｓは，オーソドックスに煮詰められた中級機で，ＫＸ-８８０シリーズ以来，音の良
さで定評のあるケンウッドらしい1台でした。ケンウッドとして初めてのドルビーＳタイプ搭載機であり，同社
の本格的な音質重視型のデッキとしては最後の1台でもありました。また，ドルビーＳタイプを搭載していな
いＫＸ-９０５０（￥７４，８００）もラインナップされていました。

　 ◎ 新開発コアつき周対向型ダイレクトドライブキャプスタン
　　３モータークローズドループメカニズム
　◎ＰＣ-ＯＣＣアモルファスアロイ３ヘッド＋
　　セラミックガードつきセンダストイレースヘッド
　◎ヘッドのアジマスずれを防止
　　真鍮ボス＋ｔ１．６mm厚鋼板構成のヘッドブロックベース
　◎高剛性筐体構造＋センターレイアウトメカニズム
　◎カセットハーフ全体の振動を抑える
　　フルカセットスタビライザー
　◎高音質録音を実現する
　　Ａ.Ｔ.Ｃ.Ｓ.＆バイアス・ファイン・アジャスト
　◎ハイクオリティ録音が可能なＣＤダイレクトイン
　●デュアルＦＬメーター
　●４電源供給巻線分離±電源トランス部
　●パワーローディングシステム
　●１６キーフルファンクションリモコン付属
　●ディスプレイ全消灯をふくむ２段階ディスプレイオフスイッチ

●ＫＸ-９０５０Ｓ/ＫＸ-９０５０一般定格●

トラック形式	ステレオ
録音形式	交流バイアス（ハイバイアス２１０ｋＨｚ）
ヘッド	録音（アモルファスアロイヘッド）×１（コンビネーション）再生（アモルファスアロイヘッド）×１（コンビネーション）消去（セラミックガード付ダブルギャップセンダストチップフェライト）×１
モーター	キャプスタン駆動モーター×１リール駆動モーター×１メカアシスト×１ローディング×１
ワウ・フラッター	０．０２４％（ＷＲＭＳ）
早巻時間	約７５秒（Ｃ－６０）
周波数特性	メタルテープ　　２０～２２，０００Ｈｚ　±３dB
ひずみ率	０．７％（１ｋＨｚ，３次高調波ひずみ率，メタルテープ）
ＳＮ比	５９dB（Ｄｏｌｂｙ　ＮＲＯＦＦ）　　６７dB（Ｄｏｌｂｙ　ＮＲ　Ｂ）７５dB（Ｄｏｌｂｙ　ＮＲ　Ｃ）８０dB（Ｄｏｌｂｙ　ＮＲ　Ｓ：ＫＸ-９０５０Ｓ）
入力端子	ライン　７７．５ｍＶ（入力インピーダンス５０ｋΩ）ＣＤ　ＤＩＲＥＣＴ　４６０ｍＶ（入力インピーダンス１０ｋΩ）
出力端子	ライン　４９０ｍＶ（出力インピーダンス１ｋΩ）ヘッドフォン　２．３ｍＷ（出力負荷インピーダンス８Ω）
電源電圧・電源周波数	１００Ｖ　ＡＣ　５０Ｈｚ／６０Ｈｚ
消費電力	ＫＸ-９０５０Ｓ/２６Ｗ，ＫＸ-９０５０/２３Ｗ
最大外形寸法	幅４４０×高さ１３８×奥行３２８mm
重量	ＫＸ-９０５０Ｓ/７．５ｋｇ，ＫＸ-９０５０/７．３ｋｇ

※本ページに掲載したＫＸ-９０５０Ｓの写真，仕様表等は１９９２年３月
　のＫＥＮＷＯＯＤのカタログより抜粋したもので，ケンウッド株式会社
　に著作権があります。したがって，これらの写真等を無断で転載・引
　用等することは法律で禁じられていますのでご注意ください。
　　　
　
